CAN Communication Signal Chart

CAN Communication Signal Chart
Refer to Information Bus. Trouble Diagnosis Work Flow

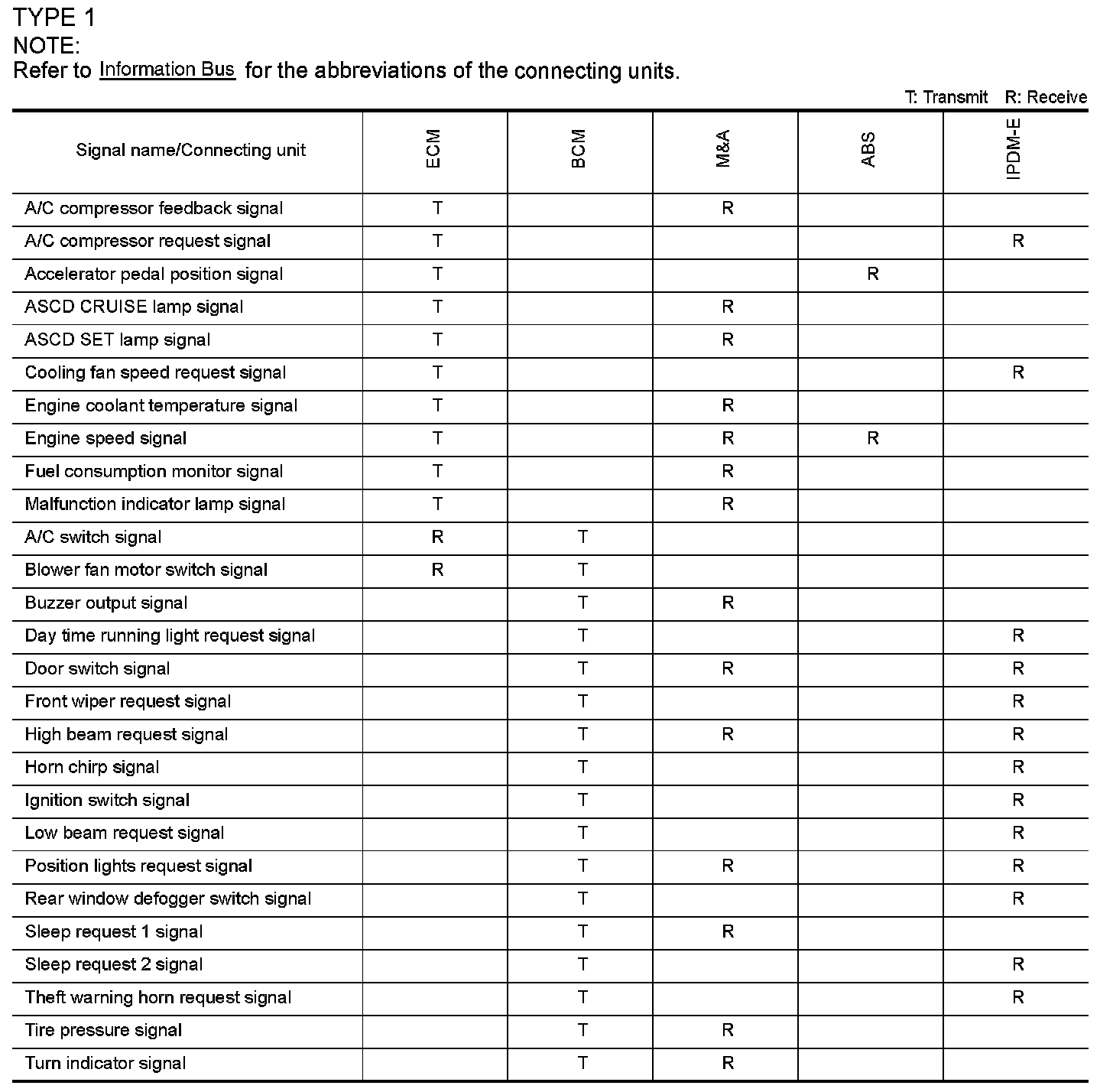

TYPE 1

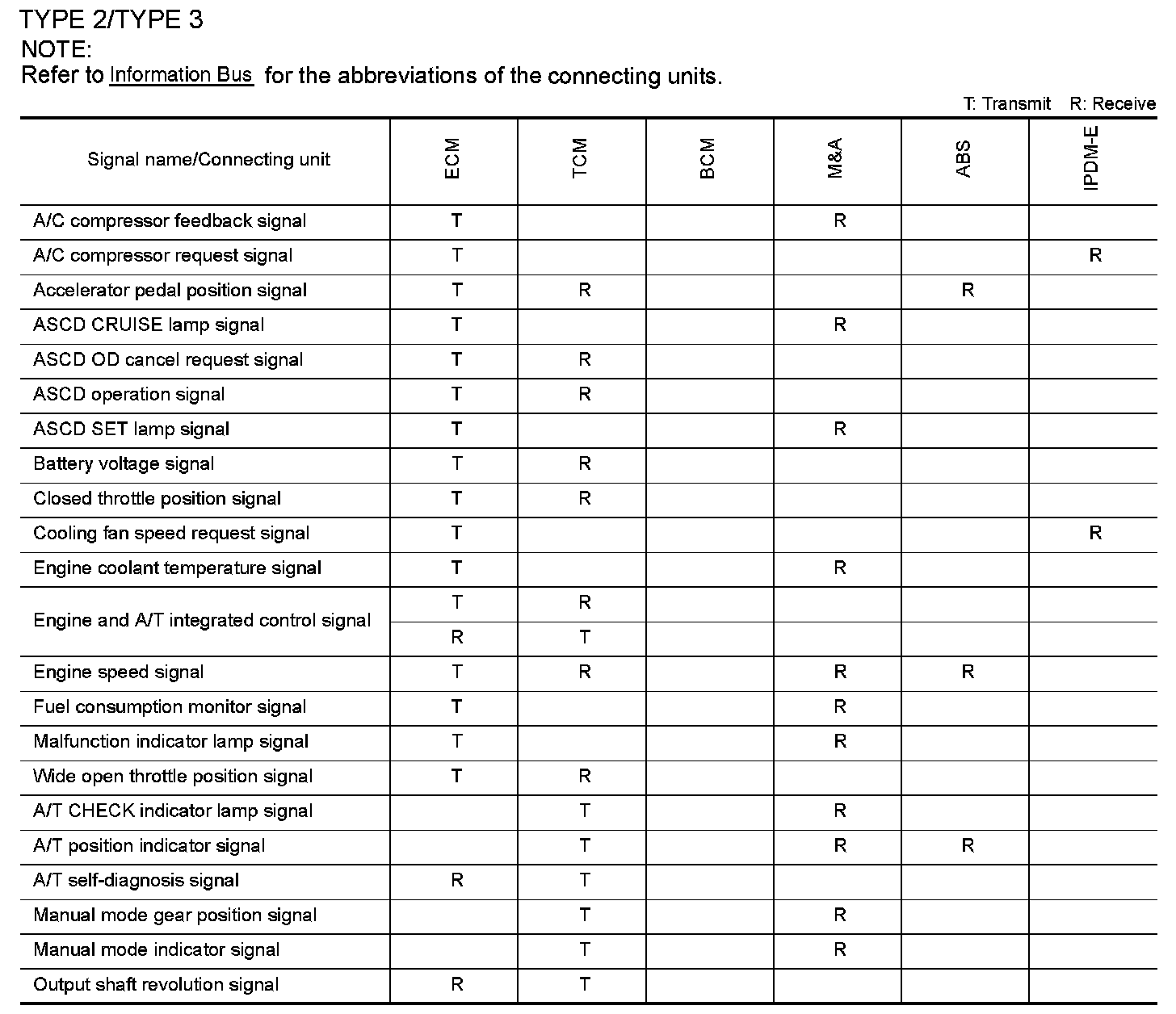

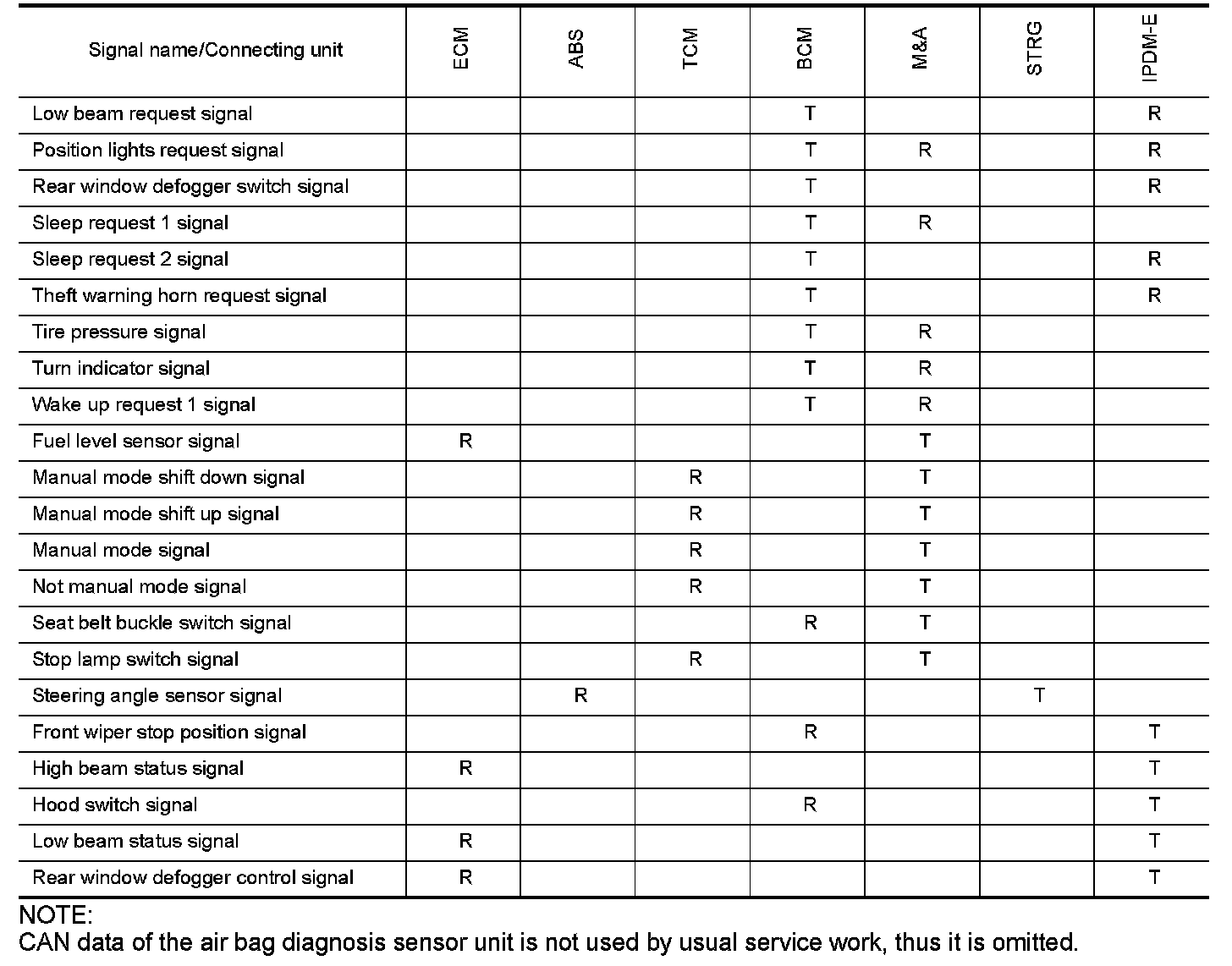

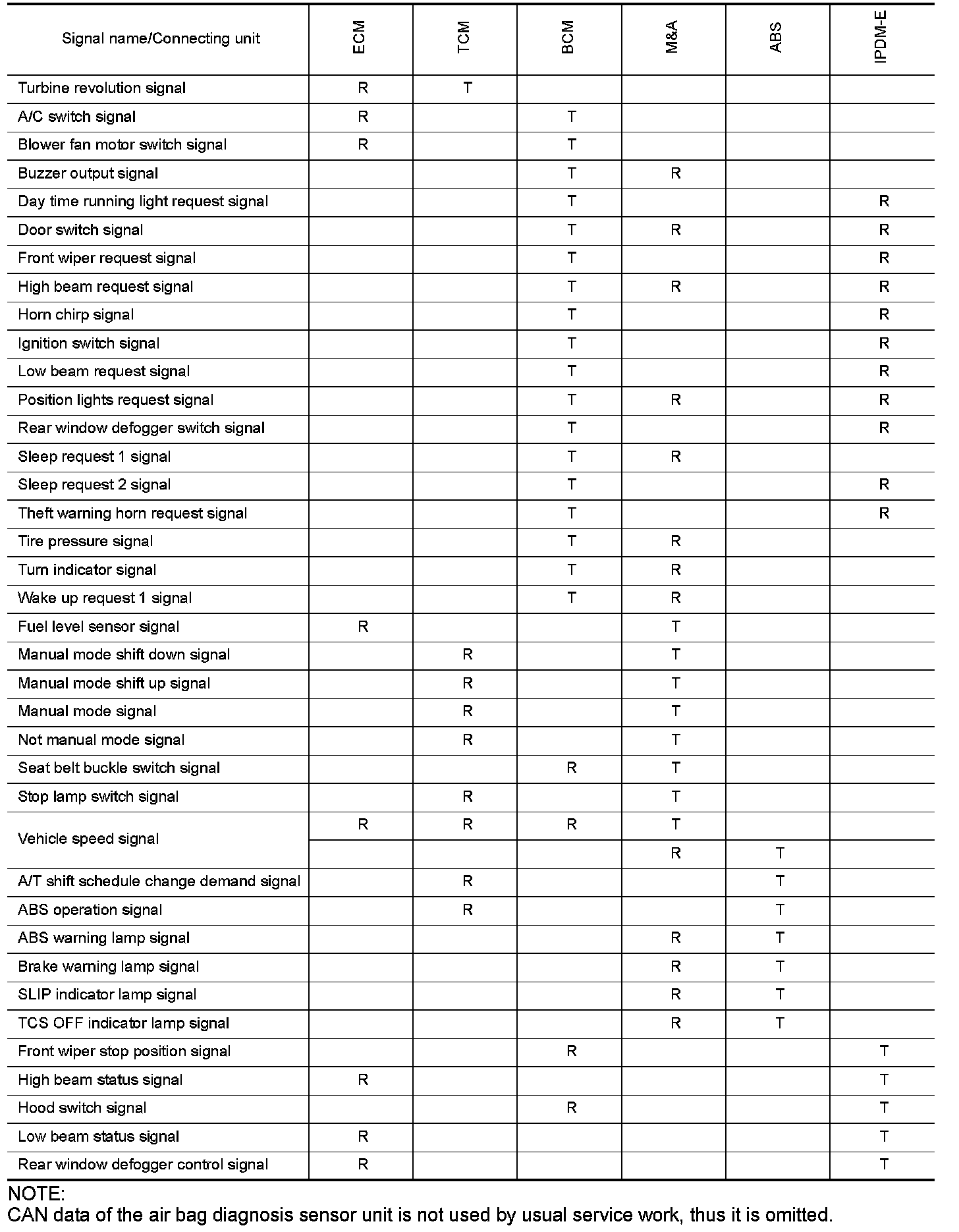

TYPE 2/TYPE 3

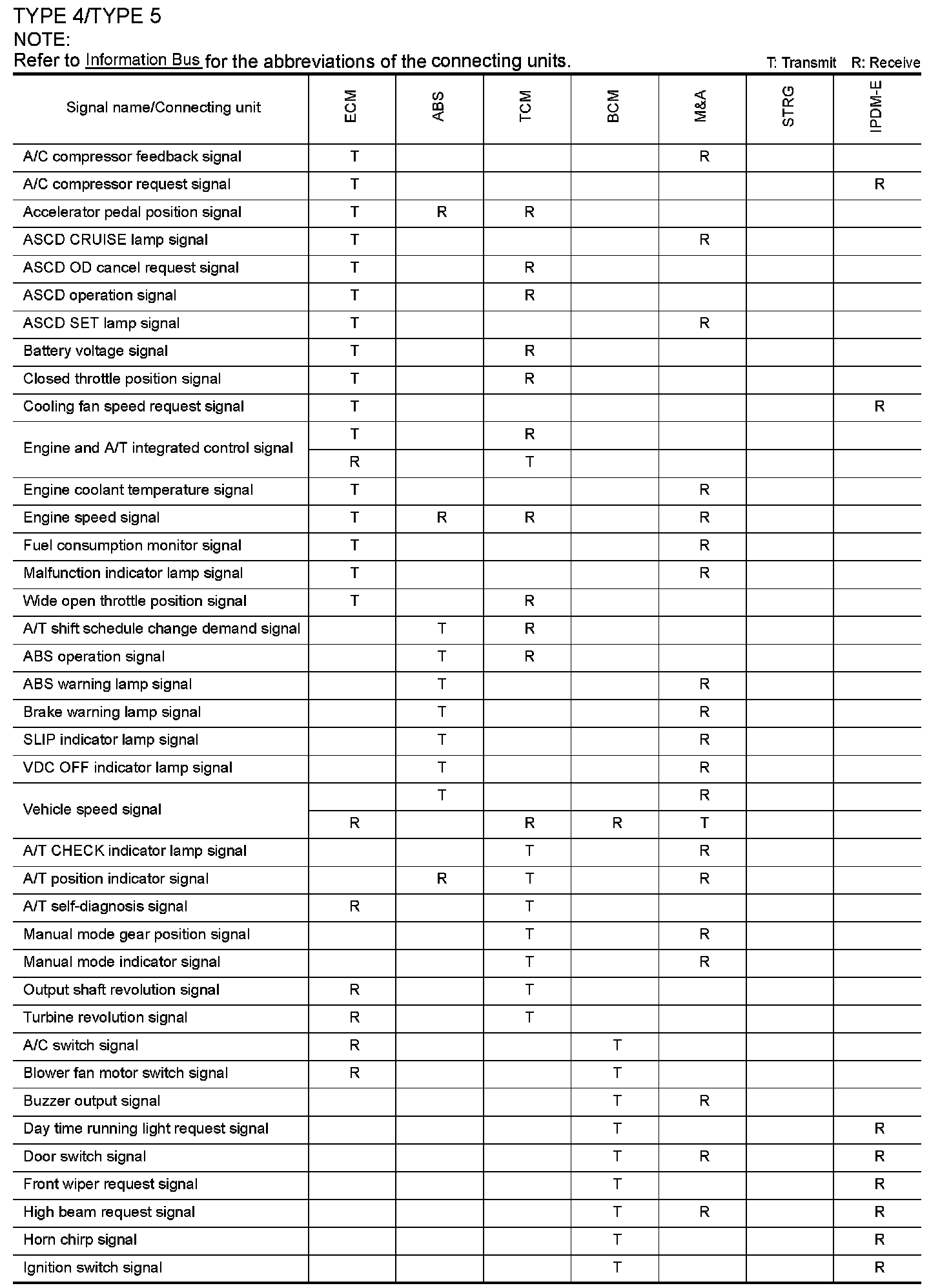

TYPE 4/TYPE 5
